ГРАЖДАНСКОЕ ОРУЖИЕ САМООБОРОНЫ   АВТОНОМНЫЙ ИСКРОВОЙ РАЗРЯДНИК (Электрошоковое устройство)     KОНВОЙ К.111 Руководство по эксплуатации   Профессиональная серия К.111 ТУ 7399-005-18824285-99       Запатентовано   Разработано и производится в России



Электрошоковое устройство «Конвой» - мощное электрическое устройство, безопасное для владельца и эффективно защищающее при нападении правонарушителей и животных.

Электрошоковое устройство «Конвой» при невежественном обращении может нанести электроудар владельцу или выйти из строя без права гарантийного ремонта.

В «Расширенном руководстве по эксплуатации» объясняются общие принципы действия электрошоковых устройств, а также особенности эксплуатации ЭШУ «Конвой».

Прежде чем нажать на кнопку, внимательно изучите последующие главы и Вы сможете уверенно эксплуатировать электрошоковое устройство «Конвой» и убедиться в его высокой надежности.



1.Технические характеристики
-Максимальное напряжение холостого разряда на электродах ЭШУ, В	85000
-Мощность воздействия ЭШУ, Дж/с	3
-Стойкость к внешним воздействиям: работоспособен в диапазоне температур от -15 °С до +50°С и относительной влажности до 98% при температуре +25 °С
-Масса, кг	0,2
-Габаритные размеры,мм:	165х56х28
-Циклов работы при полностью заряженной батарее, не менее	80
-Циклов проверки (1сек.) при полностью заряженной батарее, не менее	240
-Элемент питания: встроенная перезаряжаемая LiPOL аккумуляторная батарея, В/мАч	7.4/600
-Количество циклов заряда аккумуляторной батареи (при условии тренировки один раз в три месяца), не менее	500

Параметры аккумуляторной батареи могут корректироваться производителем.





2. Назначение



ВНИМАНИЕ!

1. Использование прибора должно быть оправдано невозможностью защиты от нападения другими способами.

2. Запрещается непрерывное воздействие на людей продолжительностью более 3 сек.

3. Категорически запрещается применение прибора против лиц, не достигших 16-летнего возраста, беременных женщин, а также против лиц с ярко выраженными психическими заболеваниями.

Электрошоковое устройство «Конвой» (далее ЭШУ «Конвой») – гражданское оружие самообороны, предназначено для:

-индивидуальной защиты от нападения правонарушителей и животных путем нелетального воздействия на нападающего серией разрядов электрического тока высокого напряжения;

-психологического воздействия на агрессивный объект (в этом случае ЭШУ «Конвой» эксплуатируется без кожаного футляра). Яркое голубоватое свечение электрических разрядов между контрольными электродами и характерный звук электрических разрядов сами по себе эффективно устрашают нападающего, особенно в сумерках и при слабом освещении (подъезд, лифт).

! Электрошоковые устройства отечественного производства можно приобретать и носить без специального разрешения:

«…электрошоковые устройства и искровые разрядники отечественного производства … регистрации не подлежат, и граждане Российской Федерации имеют право приобретать их без получения лицензии» - Федеральный закон №150-Ф3 «Об оружии», статья 13.





3. Общая классификация электрошоковых устройств



Электрошоковые устройства классифицируются по ГОСТ Р 50940-96 «Устройства электрошоковые. Общие технические условия», согласно которому все ЭШУ группируются по параметру «напряжение искрового разряда на электродах, кВ»: Группа 1: U=70-90кВ; Группа 2: U=45-70кВ; Группа 3: U=20-45кВ.

 По параметру «средняя мощность воздействия при нагрузке 1кОм, Вт(Дж/с)» ЭШУ подразделяются на типы: Тип 1: P=2-3Вт; Тип 2: P=1-2Вт; Тип 3: P=0,3-1Вт. По совокупности этих параметров ЭШУ соотносят по классам:

Класс 1 (самый высокий) – U=70-90кВ, P=2-3Вт (Группа 1 и Тип 1);

Класс 2 – ЭШУ не ниже Группы 2 и Типа 2;

Класс 3 – ЭШУ не ниже Группы 3 и Типа 3.

Все электрошоковые устройства подразделяются на два больших отряда: контактные и дистанционные.





4. Принцип действия



ЭШУ «Конвой» генерирует импульсы тока высокого напряжения, которые при воздействии на правонарушителя или животное, блокируют процессы в нервной системе нападающего и вызывают спазм мышц. Применение ЭШУ «Конвой» по назначению не представляет опасности для организма и его жизнедеятельности, что подтверждено медико-биологической экспертизой Минздрава РФ. При «боевом» использовании допускается непрерывная работа устройства в течение 3х10=30 секунд (после воздействия на одного нападающего можно сразу оказать воздействие на другого нападающего и т. д. в течение 30 секунд). Сильный останавливающий и дезориентирующий эффект достигается в зависимости от области воздействия, времени воздействия, а также состояния нападающего. Важно правильно выбрать область воздействия ЭШУ. Она должна быть как можно ближе к центральной нервной системе нападающего – в туловище. Самыми уязвимыми точками являются шея, пах, солнечное сплетение, область сердца, а также верхняя часть груди и верхняя часть бедра. Следует также знать, что воздействие разряда электрошокового устройства значительно усиливается, если применять ЭШУ в плотном контакте рабочих электродов и зоны поражения. Камуфлирующий чехол и небольшие размеры ЭШУ «Конвой» позволяют применять его неожиданно для нападающего, повышая эффективность воздействия.





5. Конструкция

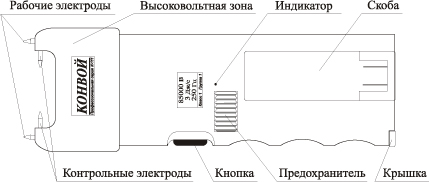

ЭШУ «Конвой» конструктивно выполнено в пылевлагонепроницаемом ударопрочном корпусе и имеет в своем составе предохранитель для исключения случайных срабатываний, контрольные электроды для проверки работоспособности и конусные рабочие электроды. Предусмотренная скоба удобна при ношении ЭШУ во внутреннем кармане пиджака. Не рекомендуется носить ЭШУ «Конвой» за эту скобу на поясе, поскольку она способна выполнять только поддерживающую функцию. Для ношения устройства на поясе используйте комплект чехлов.





6. Проверка и подготовка к работе

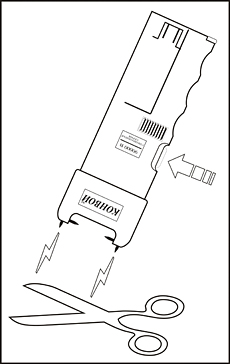

Для проверки работоспособности изделия требуется: а) перевести предохранитель в крайнее левое положение (справа от предохранителя загорится индикатор снятия с предохранителя); б) поднести устройство рабочими электродами к отдельнолежащему металлическому предмету на 5-7 мм. (например к ножницам) и нажать на кнопку (не более 1 секунды). При этом между предметом и рабочими электродами появится электрический разряд. Если ЭШУ «Конвой» находится в кожаном чехле, указанный способ проверки аналогичен. в) перевести предохранитель в крайнее правое положение; г) в случае слабого разряда следует зарядить аккумуляторную батарею. В том случае, если устройство находится в расчехленном состоянии, допускается производить проверку не на отдельнолежащий металлический предмет, а между контрольными электродами. Высоковольтный разряд стремится пройти по границе раздела сред (особенность высоковольтного разряда) – в данном случае по той части корпуса устройства, которая находится непосредственно под контрольными электродами. Если поверхность корпуса под электродами загрязнена или аккумуляторная батарея слабо заряжена, возможно «падение» искрового разряда на корпус. При многократном «падении» он непременно прожжет там дорожку. Если поверхность под электродами загрязнится, протрите ее сухой тканью. В ЭШУ «Конвой» установлена система индикации состояния аккумулятора. Цвет индикатора ЗЕЛЕНЫЙ – аккумулятор заряжен, эксплуатация устройства разрешена.  Цвет индикатора КРАСНЫЙ – необходимо зарядить аккумулятор.





7. LiPOL аккумуляторная батарея



LiPOL аккумуляторная батарея, установленная в ЭШУ «Конвой», рассчитана на весь срок службы изделия.

Тип аккумулятора указан на задней стенке ЭШУ под съемной крышкой (рядом с номером ЭШУ).

Если устройство не эксплуатируется, происходит саморазряд батареи, который составляет 10% от емкости батареи в месяц. Поэтому в режиме хранения рекомендуется подзаряжать батарею раз в три месяца.

Если устройство эксплуатируется средне интенсивно, то рекомендуется подзаряжать батарею раз в месяц.

Аккумулятор автоматически отключается при полном разряде батареи. В этом случае перестает гореть индикатор готовности ЭШУ и нет искрового разряда. После отключения аккумулятора его следует зарядить при помощи Зарядного Устройства.

Батарея дает нужный для работы устройства ток, когда ее емкость составляет 30-100%. Поэтому считается, что подзарядка батареи необходима, если при подготовке устройства к работе в течение цикла проверки (1 секунда) частота разрядов заметно падает, либо устройство давно не подзаряжалось. Подзарядка также проводится, если не устраивает частота искрообразования (внешний вид работы изделия).

Внимание! Хранение устройства снятым с предохранителя (горит индикатор готовности) недопустимо.

Внимание! Устройство потребляет в процессе работы (образования искрового разряда) очень большой ток, поэтому следует строго соблюдать методику проверки работоспособности, изложенной в п.6. В противном случае аккумулятор теряет свою способность отдавать большой ток, начинаются процессы по изменению его химических свойств.

Длительная работа ЭШУ «Конвой» допускается только в «боевой» обстановке.





8. Заряд аккумуляторов



Для заряда LiPOL батарей используйте только автоматическое зарядное устройство (АЗУ) модель PHANTOM-A1.



Автоматическое зарядное устройство PHANTOM-A1

Технические характеристики:

Сеть питания:        ~ 220 В + 10%, 50 Гц;

Ток заряда:           1000 мА;

Время заряда полностью разряженной батареи: 40 минут.



Зарядное устройство (ЗУ) автоматически отключается после того, как аккумуляторная батарея ЭШУ полностью зарядится.

 Процесс заряда отображается вынесенным на корпус ЗУ индикатором:

*красный цвет свечения – идет процесс заряда;

*зеленый цвет свечения – заряд закончен.





9. Порядок работы



а) Перевести предохранитель в крайнее левое положение;

б) При воздействии на объект поднести рабочие электроды как можно ближе к зоне поражения, нажать на кнопку и одновременно удержать рабочие электроды в тесном контакте с зоной поражения до 3 сек. Скольжение рабочих электродов по поверхности объекта нежелательно.

Внимание! Эффективность электроудара напрямую связана с расстоянием от рабочих электродов до зоны поражения. Максимальная эффективность может быть достигнута, если электроды касаются тела нападающего. При применении ЭШУ эта рекомендация является основной и ей не стоит пренебрегать.





10. Примеры применения



Пример 1. Применение в подъезде или лифте. Прежде чем войти в подъезд, достаньте ЭШУ “Конвой” и приготовьте к применению - снимите с предохранителя. В случае нападения в подъезде или лифте, прислоните электроды ЭШУ к объекту и нажмите на кнопку. Электрический разряд сразу блокирует действия нападающего.

Пример 2. Применение в автомобиле. Часто нападения происходят в автомобиле на тех, кто занимается частным извозом. Заранее выберете такое место для хранения устройства, чтобы его можно было быстро достать (между сидений водителя и переднего пассажира, в кармане двери). Прежде чем посадить в автомобиль пассажира, приготовьте ЭШУ «Конвой» к применению - снимите с предохранителя. В случае нападения, прислоните электроды ЭШУ к объекту и нажмите на кнопку. Электрический разряд сразу блокирует действия нападающего. У Вас будет достаточно времени, чтобы покинуть автомобиль и вызвать милицию, либо самостоятельно извлечь правонарушителя из салона.

Пример 3. Применение на улице. На плохоосвещенных и малолюдных улицах возникает вероятность нападения. Если все-таки Вы оказались в таком месте, заранее приготовьте «Конвой» к применению – снимите с предохранителя. В случае нападения прислоните электроды ЭШУ к объекту и нажмите на кнопку. Электрический разряд сразу блокирует действия нападающего.

Пример 4. Применение в случае нападения собаки. Нервная система собак более чувствительна к воздействию электрического тока, чем нервная система человека, поэтому разряд ЭШУ «Конвой» оказывает сильное воздействие на собаку. Зона эффективного воздействия на собаку аналогична зоне эффективного воздействия на человека. Собаки очень боятся звука и вида электрических разрядов, поэтому зачастую достаточно просто включить холостые разряды ЭШУ «Конвой» (между контрольных электродов), чтобы отогнать животное.

Если Вы столкнулись с правонарушителем лицом к лицу, но правонарушитель стоит неудобно для применения устройства, отвлекающий взгляд в сторону (как будто за спиной нападающего появился другой человек), резкое короткое движение в сторону или отвлекающее движение свободной рукой, позволит выиграть ситуацию: «раскрыть» нападающего, ввести его в заблуждение по поводу своих действий. Этот момент наиболее удобен для применения устройства.

Чтобы успешно применять устройство, нужно быть уверенным в его 100% эффективности. По совокупности параметров - форма высоковольтного импульса (удар фронтом и длительность импульса), частота образования импульсов, энергия импульса, а также эксплуатационно-эргономические параметры устройства подобраны оптимально: воздействие устройства эффективно (блокирование нервной системы и спазм мышц нападающего) и удобно в эксплуатации.





11. Эксплуатация в чехле



Электрошоковое устройство комплектуется чехлами для поясного и наручного ношения. Чехол для поясного ношения удобно использовать также для транспортировки и хранения.

Производитель рекомендует эксплуатировать устройство в кожаном чехле для наручного ношения постоянно:

-в момент возможного применения устройства, владелец, как правило, находится в стрессовом состоянии и очень важно надежно держать устройство в руке – этому способствует ремень чехла и фактура кожи;

-вырезы в кожаном чехле под кнопку и предохранитель позволяет четко зафиксировать палец на кнопке и предотвратить случайную постановку на предохранитель в процессе применения устройства;

-поверхность под контрольными электродами не будет загрязняться в процессе эксплуатации;

-применение устройства в кожаном чехле не изменяет характеристик высоковольтного разряда.

! Если устройство находится в зачехленном виде, нельзя проводить его проверку таким образом, чтобы разряд проходил внутри чехла между контрольными электродами. Высоковольтный разряд стремиться пройти по границе раздела сред – в данном случае по внутренней части кожи чехла, которая находится непосредственно над контрольными электродами. Несмотря на то, что эта часть чехла пропитана специальным антистатическим электроизоляционным составом, при злоупотреблении таким способом проверки, электрический разряд непременно прожжет там дорожку. Методику правильной проверки см. раздел «Проверка и подготовка к работе».





12. Эксплуатация в дождливую погоду



Самым сложным в применении электрошоковых устройств является применение в дождливую погоду. В этом случае, если нападающий находится в промокшей одежде или намокшей кожаной куртке, возможно «растекание» части электрического разряда по поверхности одежды.

-в момент применения нужно максимально приблизить рабочие электроды к зоне поражения – «достать» тело нападающего. Сделать это помогут немного заостренные рабочие электроды. Постарайтесь проткнуть одежду правонарушителя резким движением;

-обязательным является методика включения устройства (нажатие на кнопку): рабочие электроды нужно сначала поднести к объекту, а уже потом нажать на кнопку;

-держите устройство в сухом месте – в кармане, под зонтиком, избегая попадания на него дождя.



13. Эксплуатация зимой

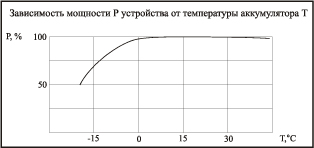

Единственной проблемой эксплуатации в холодную зимнюю погоду является то, что «замерзший» аккумулятор не способен дать большой ток (см. зависимость мощности изделия от температуры аккумулятора), позволяющий эффективно работать устройству. Поэтому при отрицательных температурах окружающего воздуха держите ЭШУ «Конвой» в теплом месте – в кармане верхней одежды или в руке.



14. Воздействие через одежду и кожаные изделия



Электрошоковое устройство «Конвой» имеет очень большую длительность электрического импульса. Длительность электрических импульсов является основным фактором, позволяющим пробивать материалы с диэлектрическими свойствами не протыкая их.

Если нападающий одет в кожаную одежду, импульсы ЭШУ «Конвой» пробьют ее за счет своей энергетики и длительности. Кожаная одежда имеет только плотный верхний слой, а вся основная толщина – «рыхлая».

Если одежда нападающего – диэлектрик (например, толстый полиэтиленовый плащ), обязательно нужно проткнуть или надсечь ее рабочими электродами. По этим точкам разряд пройдет на тело нападающего.

Разряд пробивает слой одежды, толщиной до 19 мм.: пробойное расстояние между концами контрольных электродов равно 18-19 мм. Поэтому сумма расстояний от одного рабочего электрода до объекта и от другого рабочего электрода до объекта равно как раз этим 18-19мм. Это значит, что если рабочие электроды приближать параллельно объекту воздействия, электрический разряд перекинется на объект на расстоянии 10мм. (несколько большее пробойное расстояние, чем расстояние между концами контрольных электродов – особенность высоковольтного разряда).

Если нападающий находится в толстой верхней одежде, например в дубленке, пробойного расстояния и длины выступающих электродов при плотном поднесении электродов к объекту достаточно, чтобы добить импульсом до объекта.

Обычная «рыхлая» одежда (куртки - ветровки, пиджаки, рубашки, кофты) электрический разряд пробивает беспрепятственно.

При воздействии на объект скольжение электродов по поверхности объекта нежелательно, а в случае воздействия через толстую верхнюю одежду или одежду с диэлектрическими свойствами - недопустимо.





15. Меры предосторожности



-запрещается включать с разряженной или слабозаряженной аккумуляторной батареей;

-при обхвате корпуса не подносить руки близко к высоковольтной зоне ЭШУ и к электродам;

-не включать без нагрузки на рабочих электродах (холостой разряд на отдельнолежащий металлический предмет или между контрольными электродами) на время более 1 секунды;

-не использовать ЭШУ в воде, босиком на бетонном полу, траве и т.д.;

-не использовать ЭШУ против детей; беременных женщин; лиц преклонного возраста; сотрудников правоохранительных органов; в ситуациях, не связанных с защитой личной безопасности;

-хранить в недоступном для детей месте;

-не оставлять на длительное время (более двух суток) предохранитель в крайнем левом положении (устройство снято с предохранителя и горит индикатор готовности);

-работа устройства может влиять на работу некоторых электронных устройств (из-за электромагнитных наводок), поэтому не рекомендуется включать устройство в непосредственной близости с компьютерами, медицинским оборудованием и т. д.;

-не включать устройство в местах с взрывоопасной атмосферой, которые, как правило, отмечены специальными предупреждающими знаками – заправочные станции, и т. д.





16. Транспортирование и хранение



Упакованные ЭШУ могут транспортироваться всеми видами транспорта, если они защищены от прямого воздействия атмосферных осадков и механических повреждений при температуре от -40 до +50С. Эксплуатация ЭШУ в этом случае производится после выдержки в упакованном виде не менее 6 часов при нормальных климатических условиях.

ЭШУ следует хранить в диапазоне температур от 10С до 35С при относительной влажности не выше 80% и отсутствии в воздухе кислотных, щелочных и других агрессивных примесей.



ЗАО «ОБЕРОН-АЛЬФА»
