ЭЛЕКТРОШОКОВОЕ ОРУЖИЕ. Электрошокер ФАНТОМ К.111. Руководство по эксплуатации.
|
ЗАО «ОБЕРОН-АЛЬФА»
ГРАЖДАНСКОЕ ОРУЖИЕ САМООБОРОНЫ
ЭЛЕКТРОШОКОВОЕ УСТРОЙСТВО ФАНТОМ К.111 Руководство по эксплуатации РЭ 7184-656-18824285
Электрошоковое устройство (ЭШУ, Электрошокер) «ФАНТОМ К.111» - мощное электрическое устройство, безопасное для владельца и эффективно защищающее при нападении правонарушителей и животных. Электрошоковое устройство «ФАНТОМ К.111» при невежественном обращении может нанести электроудар владельцу или выйти из строя без права гарантийного ремонта.
|
 |
Технические характеристики
Максимальное напряжение холостого разряда на электродах ЭШУ,В
90000
Минимальное напряжение искрового разряда на электродах ЭШУ,В
70000
Мощность воздействия ЭШУ, Дж/с не менее
3
Стойкость к внешним воздействиям: работоспособен в диапазоне температур от -15 °С до +50°С и относительной влажности до 98% при температуре +25 °С
Масса, кг
0,21
Габаритные размеры,мм
136х60х30
Время однократного воздействия на объект, сек
3
Длительность паузы между однократными воздействиями на объект, сек
10
Режим проверки: циклический (Разряд - Пауза). Разряд – не более 1 сек. Пауза – не менее 5 сек.
Максимально допустимое снижение мощности воздействия на объект, не более25%
Циклов работы при полностью заряженной батарее, не менее
80
Элемент питания:съемная перезаряжаемая LiPOL аккумуляторная батарея
7,4В, 600 мАч
Количество циклов заряда аккумуляторной батареи (при условии тренировки один раз в три месяца), не менее
500
Параметры аккумуляторной батареи могут корректироваться производителем.
Назначение
ВНИМАНИЕ!
1. Использование прибора должно быть оправдано невозможностью защиты от нападения другими способами.
2. Запрещается непрерывное воздействие на людей продолжительностью более 3 сек.
3. Категорически запрещается применение прибора против лиц, не достигших 16-летнего возраста, беременных женщин, а также против лиц с ярко выраженными психическими заболеваниями.
Электрошоковое устройство, электрошокер «ФАНТОМ К.111» (далее ЭШУ «ФАНТОМ») – гражданское оружие самообороны, предназначено для:
-индивидуальной защиты от нападения правонарушителей и животных путем нелетального воздействия на нападающего серией разрядов электрического тока высокого напряжения;
-психологического воздействия на агрессивный объект. Яркое голубоватое свечение электрических разрядов между контрольными электродами и характерный звук электрических разрядов сами по себе эффективно устрашают нападающего, особенно в сумерках и при слабом освещении (подъезд, лифт).
! Электрошоковые устройства отечественного производства можно приобретать и носить без специального разрешения:
«…электрошоковые устройства и искровые разрядники отечественного производства … регистрации не подлежат, и граждане Российской Федерации имеют право приобретать их без получения лицензии» - Федеральный закон №150-Ф3 «Об оружии», статья 13.
Принцип действия
Применение ЭШУ по назначению не представляет опасности для организма и его жизнедеятельности, что подтверждено медико-биологической экспертизой Минздрава РФ.
Сильный останавливающий и дезориентирующий эффект достигается в зависимости от области воздействия, времени воздействия, а также состояния нападающего.
Важно правильно выбрать область воздействия ЭШУ. Она должна быть как можно ближе к центральной нервной системе нападающего – в туловище. Самыми уязвимыми точками являются шея, пах, солнечное сплетение, область сердца, а также верхняя часть груди и верхняя часть бедра.
Следует также знать, что воздействие разряда электрошокового устройства значительно усиливается, если применять ЭШУ в плотном контакте рабочих электродов и зоны поражения.
Небольшие размеры ЭШУ «ФАНТОМ» позволяют применять его неожиданно для нападающего, повышая эффективность воздействия.
Конструкция

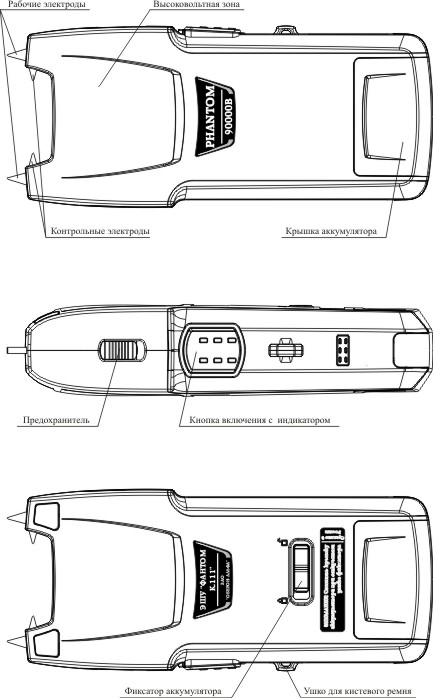

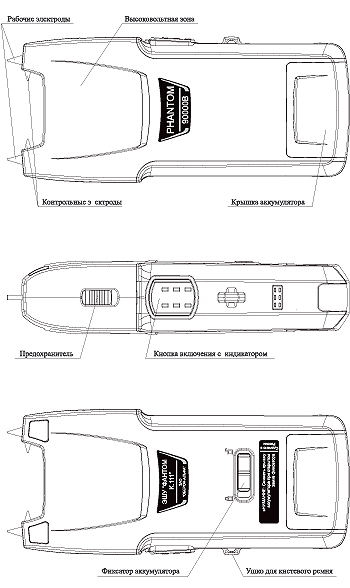

ЭШУ «ФАНТОМ» конструктивно выполнено в ударопрочном корпусе и имеет в своем составе предохранитель для исключения случайных срабатываний, контрольные электроды для проверки работоспособности и конусные рабочие электроды. Предусмотрена возможность ношения ЭШУ на кистевом ремне.
В ЭШУ «ФАНТОМ» используется съемная аккумуляторная батарея. Для временной фиксации батареи в корпусе без использования крышки аккумулятора предусмотрен фиксатор батареи (в положении фиксатора «замок закрыт» - батарея зафиксирована внутри корпуса). Фиксатор используется для удобства установки крышки аккумулятора.
Проверка и подготовка к работе
Для проверки работоспособности изделия требуется:

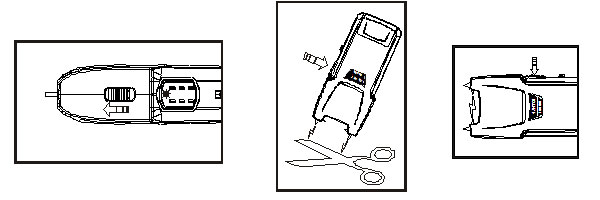

а) перевести предохранитель в крайнее переднее положение. Кнопка начнет подсвечиваться индикатором снятия с предохранителя. В ЭШУ «ФАНТОМ» установлена система индикации состояния аккумулятора. Цвет индикатора ЗЕЛЕНЫЙ – аккумулятор заряжен, эксплуатация устройства разрешена. Цвет индикатора КРАСНЫЙ – необходимо зарядить аккумулятор.
б) поднести устройство рабочими электродами к отдельнолежащему металлическому предмету на 5-7 мм. (например, к ножницам) и нажать на кнопку (не более 1 секунды). При этом между предметом и рабочими электродами появится электрический разряд.
в) перевести предохранитель в заднее положение;
Допускается производить проверку не на отдельнолежащий металлический предмет, а между контрольными электродами. Высоковольтный разряд стремится пройти по границе раздела сред (особенность высоковольтного разряда) – в данном случае по той части корпуса устройства, которая находится непосредственно под контрольными электродами. Если поверхность корпуса под электродами загрязнена или аккумуляторная батарея слабо заряжена, возможно «падение» искрового разряда на корпус. Если поверхность под электродами загрязнится, протрите ее сухой тканью.
Запрещается доработка, перенастройка, изменение функциональных возможностей ЭШУ «ФАНТОМ».
LiPOL аккумуляторная батарея
ЭШУ «ФАНТОМ» комплектуется LiPOL аккумуляторной батареей.
Если устройство не эксплуатируется, происходит саморазряд батареи, который составляет 10% от емкости батареи в месяц. Поэтому в режиме хранения рекомендуется подзаряжать батарею раз в четыре месяца.
Внимание! Хранение устройства снятым с предохранителя (горит индикатор готовности) недопустимо.
Внимание! Устройство потребляет в процессе работы (образования искрового разряда) очень большой ток, поэтому следует строго соблюдать методику проверки работоспособности, изложенной в п.6. В противном случае аккумулятор теряет свою способность отдавать большой ток, начинаются процессы по изменению его химических свойств.
Длительная работа ЭШУ «ФАНТОМ» допускается только в «боевой» обстановке.
Заряд аккумуляторов
Для заряда LiPOL батарей используйте только автоматическое зарядное устройство (АЗУ) модель PHANTOM-A1.
Порядок заряда аккумуляторной батареи: 1.Поставить ЭШУ на предохранитель; 2.Перевести фиксатор аккумулятора в положение «замок открыт»; 3.Сдавить крышку аккумулятора большим и указательным пальцами с разных сторон и снять ее вместе с аккумуляторной батареей; 4.Отсоединить батарею от крышки аккумулятора; 5.Подключить АЗУ к батарее; 6.Включить АЗУ в сеть.
Установка заряженой батареи в корпус ЭШУ:
1.Установить батарею в корпус до упора и перевести фиксатор аккумулятора в положение «замок закрыт»;
2.Установить крышку аккумулятора в корпус до щелчка.
Автоматическое зарядное устройство PHANTOM-A1
Технические характеристики
Сеть питания: ~ 220 В + 10%, 50 Гц;
Ток заряда, макс.: 1000 мА;
Время заряда полностью разряженной батареи: 40 минут.
Если батарея разряжена не полностью, то время заряда может быть сокращено.
Зарядное устройство (ЗУ) автоматически отключается после того, как аккумуляторная батарея ЭШУ полностью зарядится.
Процесс заряда отображается вынесенным на корпус ЗУ индикатором:
*красный цвет свечения – идет процесс заряда;
*зеленый цвет свечения – заряд закончен.
Порядок работы
а) Перевести предохранитель в крайнее переднее положение;
б) При воздействии на объект поднести рабочие электроды как можно ближе к зоне поражения, нажать на кнопку и одновременно удержать рабочие электроды в тесном контакте с зоной поражения до 3 сек. Скольжение рабочих электродов по поверхности объекта нежелательно.
Внимание! Эффективность электроудара напрямую связана с расстоянием от рабочих электродов до зоны поражения. Максимальная эффективность может быть достигнута, если электроды касаются тела нападающего или находятся в непосредственной близости (2-3мм) от зоны поражения. При применении ЭШУ эта рекомендация является основной и ей не стоит пренебрегать.
Эксплуатация в дождливую погоду
Самым сложным в применении электрошоковых устройств является применение в дождливую погоду. В этом случае, если нападающий находится в промокшей одежде или намокшей кожаной куртке, возможно «растекание» части электрического разряда по поверхности одежды.
-в момент применения нужно максимально приблизить рабочие электроды к зоне поражения – «достать» тело нападающего. Сделать это помогут немного заостренные рабочие электроды. Постарайтесь проткнуть одежду правонарушителя резким движением;
-обязательным является методика включения устройства (нажатие на кнопку): рабочие электроды нужно сначала поднести к объекту, а уже потом нажать на кнопку;
-держите устройство в сухом месте – в кармане, под зонтиком, избегая попадания на него дождя.
Эксплуатация зимой
Единственной проблемой эксплуатации в холодную зимнюю погоду является то, что «замерзший» аккумулятор не способен дать большой ток (см. зависимость мощности изделия от температуры аккумулятора), позволяющий эффективно работать устройству. Поэтому при отрицательных температурах окружающего воздуха держите ЭШУ «ФАНТОМ» в теплом месте – в кармане верхней одежды или в руке.
Замерзший LiPOL аккумулятор можно быстро разогреть, кратковременно несколько раз включив ЭШУ на холостой разряд: 1с.-разряд/ 5с.-пауза.
Воздействие через одежду и кожаные изделия
Если нападающий одет в кожаную одежду, импульсы ЭШУ «ФАНТОМ» пробьют ее за счет своей энергетики и длительности. Кожаная одежда имеет только плотный верхний слой, а вся основная толщина – «рыхлая».
Если одежда нападающего – диэлектрик (например, толстый полиэтиленовый плащ), обязательно нужно проткнуть или надсечь ее рабочими электродами. По этим точкам разряд пройдет на тело нападающего.
Если нападающий находится в толстой верхней одежде, например в дубленке, пробойного расстояния и длины выступающих электродов при плотном поднесении электродов к объекту достаточно, чтобы добить импульсом до объекта.
Обычная «рыхлая» одежда (куртки - ветровки, пиджаки, рубашки, кофты) электрический разряд пробивает беспрепятственно.
При воздействии на объект скольжение электродов по поверхности объекта нежелательно, а в случае воздействия через толстую верхнюю одежду или одежду с диэлектрическими свойствами - недопустимо.
Меры предосторожности
-запрещается включать с разряженной или слабозаряженной аккумуляторной батареей (цвет индикатора снятия с предохранителя-КРАСНЫЙ);
-при обхвате корпуса не подносить руки близко к высоковольтной зоне ЭШУ и к электродам;
-не включать без нагрузки на рабочих электродах (холостой разряд на отдельнолежащий металлический предмет или между контрольными электродами) на время более 1 секунды;
-не использовать ЭШУ в воде, босиком на бетонном полу, траве и т.д.;
-не использовать ЭШУ против детей; беременных женщин; лиц преклонного возраста; сотрудников правоохранительных органов; в ситуациях, не связанных с защитой личной безопасности;
-хранить в недоступном для детей месте;
-не оставлять на длительное время (более двух суток) предохранитель в крайнем переднем положении (устройство снято с предохранителя и горит индикатор готовности);
-работа устройства может влиять на работу некоторых электронных устройств (из-за электромагнитных наводок), поэтому не рекомендуется включать устройство в непосредственной близости с компьютерами, медицинским оборудованием и т. д.;
-не включать устройство в местах со взрывоопасной атмосферой, которые, как правило, отмечены специальными предупреждающими знаками – заправочные станции, и т. д.
Транспортирование и хранение
Упакованные ЭШУ могут транспортироваться всеми видами транспорта, если они защищены от прямого воздействия атмосферных осадков и механических повреждений при температуре от -40 до +50С. Эксплуатация ЭШУ в этом случае производится после выдержки в упакованном виде не менее 6 часов при нормальных климатических условиях.
ЭШУ следует хранить в диапазоне температур от 10С до 35С при относительной влажности не выше 80% и отсутствии в воздухе кислотных, щелочных и других агрессивных примесей.
