ПАТРОНЫ ЦВЕТНОГО ДЫМА (ЦВЕТНОЙ ДЫМ). Технические характеристики.

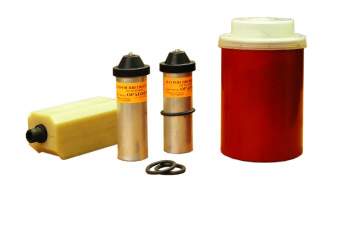

ПАТРОНЫ И ШАШКИ ЦВЕТНОГО ДЫМА ПЦД-К и ШЦД-2. Технические Характеристики.
| 1.Технические характеристики ПЦД-К. -Габаритные размеры (см. Приложение 1). Исполнение 1: *Диаметр, мм 29; *Высота, мм 77; -Масса, кг: 0,09;Исполнение 2: *Диаметр, мм 32; *Высота, мм 88; Исполнение 3: *Ширина1хШирина2хДлина, мм 50х39х83; -Цвет дыма: *белый, оранжевый, красный, малиновый; -Время дымообразования, с*белый: 15; -Дальность видимости, км*оранжевый, красный, малиновый: 10 *белый: 0,3; -Заполняемый объем, м3*оранжевый: 1,5; *красный, малиновый: 1,0; *белый: 90; -Температура нагрева металлического корпуса при работе, °С 150;*оранжевый, красный, малиновый: 60; -Климатические условия работы: работоспособен в диапазоне температур от -15°С до +50°С и относительной влажности до 98% при температуре +25°С; -ПЦД-К может быть использован в качестве средства специального назначения по показателю НЕ токсичности. | 2.Технические характеристики ШЦД-2 -Габаритные размеры, мм диаметр: ф76; -Масса, кг: 0,5;высота: 115; -Цвет дыма: белый, оранжевый, красный, малиновый; -Время дымообразования, с: 120;-Дальность видимости, км белый: 0,5; -Заполняемый объем, м3: 240.оранжевый: 3,5; красный, малиновый : 3,0;  |
ПЦД-К (Исполнение 2,3) снабжено разъемом для подключения шнура питания. (см.Приложение 1).
Выход дыма осуществляется через отверстие закрытое предохранительной мембраной в торцевой части ПЦД-К. (см.Приложение 1).
В качестве разъема (Исполнение 2,3) используется гнездо-штекер моно 2,5 или моно 3,5. (см.Приложение 1).
В качестве источника тока для срабатывания ПЦД-К использовать любой источник тока с параметрами Imin=0,5А, U=6…27В.
ПЦД-К и ШЦД-2 взрывобезопасны и при работе не воспламеняют пластмассу, дерево, поролон и другие легковоспламеняемые материалы.
При непреднамеренном срабатывании патрона в закрытом помещении, не рекомендуется находится в задымленном помещении более 5 мин. Дым не оказывает вредного влияния на организм человека , обладает кратковременным раздражающим воздействием на верхние дыхательные пути и не вызывает длительных негативных последствий. Дым вызывает окрашивание предметов, находящихся в струе выходящего дыма ближе 1 м от ПЦД и не оставляет следов на стенах, потолке, мебели.

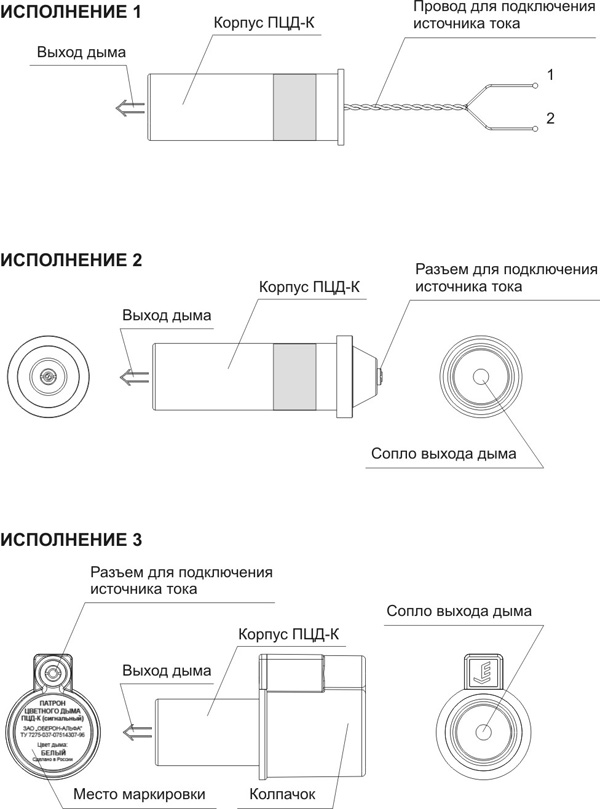

ПРИЛОЖЕНИЕ 1. ВИДЫ ИСПОЛНЕНИЯ ПАТРОНОВ ЦВЕТНОГО ДЫМА:
КРОНШТЕЙН ПЦД-К (ПЛАСТИК)
Кронштейн Патрона Цветного Дыма предназначен для стационарной установки патрона ПЦД-К на объекты, в том числе под капот или бампер автомобиля. Кронштейн изготовлен из термостойкого пластика (стойкость до 200°C). Конструкция предусматривает внутреннюю полость для сбора вытекающих при работе ПЦД-К остатков красителя. Установка ПЦД-К в кронштейн осуществляется при помощи специального уплотнения (в качестве уплотнения рекомендуется использовать 2 резиновых кольца). Уплотнения поставляются в комплекте.
Крепление кронштейна осуществляется:
1.при помощи саморезов ( 4 отверстия в 4лапках, ф4,8);
2.при помощи металлических хомутов ( 4 прямоугольных отверстия 1х10мм.). В этом случае между корпусом кронштейна и местом крепления требуется установить технологическое уплотнение для устранения вибраций).
2.при помощи металлических хомутов ( 4 прямоугольных отверстия 1х10мм.). В этом случае между корпусом кронштейна и местом крепления требуется установить технологическое уплотнение для устранения вибраций).
Внешний вид:
Рис.1,3 : Внешний вид Кронштейна;
Рис.2,4 : Кронштейн с установленным ПЦД-К в Исполнении №3 (герметичное исполнение).
1.
2.
2.3.
4.
4.Чертеж:
КРОНШТЕЙН ПЦД-К (МЕТАЛЛ)
Кронштейн Патрона Цветного Дыма (металл) изготовлен из алюминия. Установка ПЦД-К в Кронштейн осуществляется при помощи специального уплотнения (в качестве уплотнения рекомендуется использовать 1 резиновое кольцо). Уплотнение поставляется в комплекте. Конструкция Кронштейна предусматривает:
1. Скобу для фиксации патрона в Кронштейне;
2. Сопло (алюминий) для фиксации Кронштейна на поверхностях с толщиной от 22 до 37мм.
2. Сопло (алюминий) для фиксации Кронштейна на поверхностях с толщиной от 22 до 37мм.
Кронштейн предназначен для стационарной установки патрона ПЦД-К на объекты, в том числе для различных шоу.
Внешний вид:
Рис.1,3,5 : Внешний вид Кронштейна;
Рис.2,4 : Кронштейн с установленным ПЦД-К в Исполнении №3 (герметичное исполнение).
1.
2.
2.3.
4.
4.5.
Чертеж:
